PED（Pressure Equipment Directive）是指CE下的壓力設備指令 (2014/68/EU)

什么是壓力設備指令？

壓力設備指令 (PED) 適用于最大允許壓力大于 0.5 bar表壓的壓力設備和組件的設計、制造和合格評定，包括容器、管道、安全附件和壓力附件。

并非所有壓力設備都包含在該指令中，因?yàn)榭梢苿?dòng)壓力設備指令和簡單壓力容器指令都涵蓋了某些設備和產品，這些設備和產品的加壓危害相對較低。這些可能包含在其他指令中，例如機械設備指令、ATEX 指令、低電壓指令或電磁兼容性指令。

涵蓋的壓力設備的典型示例包括：

并非所有壓力設備都包含在該指令中，因?yàn)榭梢苿?dòng)壓力設備指令 (TPED) 和簡單壓力容器指令都涵蓋了某些設備和產品，這些設備和產品的加壓危害相對較低。這些可能包含在其他指令中，例如機械設備指令、ATEX 指令、低電壓指令或電磁兼容性 (EMC) 指令。

PED指令覆蓋范圍

PED指令（最新的指令號2014/68/EU），適用于最大允許壓力PS超過0.5 bar的承壓設備及裝置的設計、制造和合格評定。承壓設備包括如下5大類：

1. 壓力容器：設計和制造裝載壓力流體的殼體，包括與其它設備相連時的第一個接頭。一個容器可由一個以上腔體組成 。如：儲罐，換熱器，塔器等；

2. 管道：用于輸送流體的管道元件，聯結成一個壓力系統。管道包括管子或由管子、管件、膨脹節、軟管或其它承壓元件組成的管系。由管子組成的用于冷卻或加熱空氣的熱交換器可視為管道。如：蒸汽管道，化工工藝管道等；

3. 壓力附件：具有操作功能和承壓的殼體 。如：閥門，過濾器，流量計等；

4. 安全附件：設計用于防止承壓設備超出允許極限的裝置。這類裝置包括：

——直接限制壓力的裝置，如安全閥、爆破片裝置、彎曲桿、可控安全釋壓系統；

——限制裝置，用于啟動校正的裝置或保證關閉或關閉和切斷的裝置，如壓力開關或溫度開關或液位開關及與安全有關的測量控制和調節的裝置；

5. 裝置：制造商將幾個承壓設備組裝成一個整體功能的裝置。 如：壓力鍋，滅火器，空調機組，電站鍋爐系統，空壓機組，空分裝置，低溫儲罐及汽化裝置，化工石化成套裝備等。

PED產品類別的劃分

對產品進行PED認證首先要確定產品的類別。根據不同的介質，設計壓力，容積或DN值，可分為I，II，III，IV四個合格評估等級。為實現承壓設備的分類，制造商需根據以下信息進行判定：1.設備類型；2.流體狀態；3.流體組別；4.設備最高許用壓力PS和體積V或公稱尺寸DN；5.設備最高工作溫度TS。

PED 合格評定程序的類別

根據壓力設備的類別，制造商必須根據現行壓力設備指令的附件 III 成功完成選定的合格評定程序（模塊），然后才能將該設備投放市場。

模塊 A 和 A2 – 內部生產控制
制造商負責持續的內部生產控制。在模塊 A2 的情況下，除了內部生產控制外，還應執行隨機壓力設備檢查。

模塊 B(P) – 歐盟型式檢驗（生產型）
公告機構應在檢查技術文件和生產型的基礎上驗證是否符合 PED 要求。

模塊 B(D) – 歐盟型式檢驗（設計型）
與生產型式檢驗相比，設計型式檢驗僅根據技術文件進行，不進行任何生產型式或產品測試。

模塊 C2 – 符合型式
制造商應聲明符合型式檢驗證書中所述的型式——公告機構應在制造商現場隨機監督生產和測試。

模塊 F 和 G – 單獨測試
公告機構應檢查技術文件，對壓力設備進行最終評估并頒發合格證書。這是制造商進行 CE 標記的基礎。

模塊 D、D1、E、E1、H、H1 – 質量保證體系

應通過開發和實施可靠的質量保證體系來確保質量。

材料制造商
公告機構審核材料制造商的質量保證體系。

在確定 PED 是否涵蓋設備后，分類包括六個步驟：

1) 識別壓力設備的類型。

壓力設備有六種類型：容器、蒸汽發生器、管道、安全附件、壓力附件和組件。

2）確定設備內流體的狀況

作為標準，壓力設備內介質的流體狀態由最高允許溫度下的蒸氣壓定義。如果介質的蒸氣壓比 1013 mbar的大氣壓高 0.5 bar以上，則它被視為氣體。如果大氣壓力下的蒸氣壓低于 0.5 bar，則認為它是液體。

術語“氣體”是指在壓力下溶解的氣體、氣體、液化氣體、蒸汽和液體，當蒸汽壓力在最大允許溫度下大于大氣壓力 0.5 bar時。蒸氣壓不超過大氣壓力 0.5 bar的所有介質都被視為液體。

3）確定危害組別

氣體和液體分為兩個危險組。

第 1 組指定介質為危險介質。第 1 組危險介質是所有具有爆炸性、極易燃性、高度易燃性、易燃性、劇毒性、毒性或氧化性的介質。

第 2 組涵蓋所有其他媒體。請注意，可能危險但不危險的介質（即蒸汽）因此被歸類為第 2 組。

4）選擇合適的危害類別表

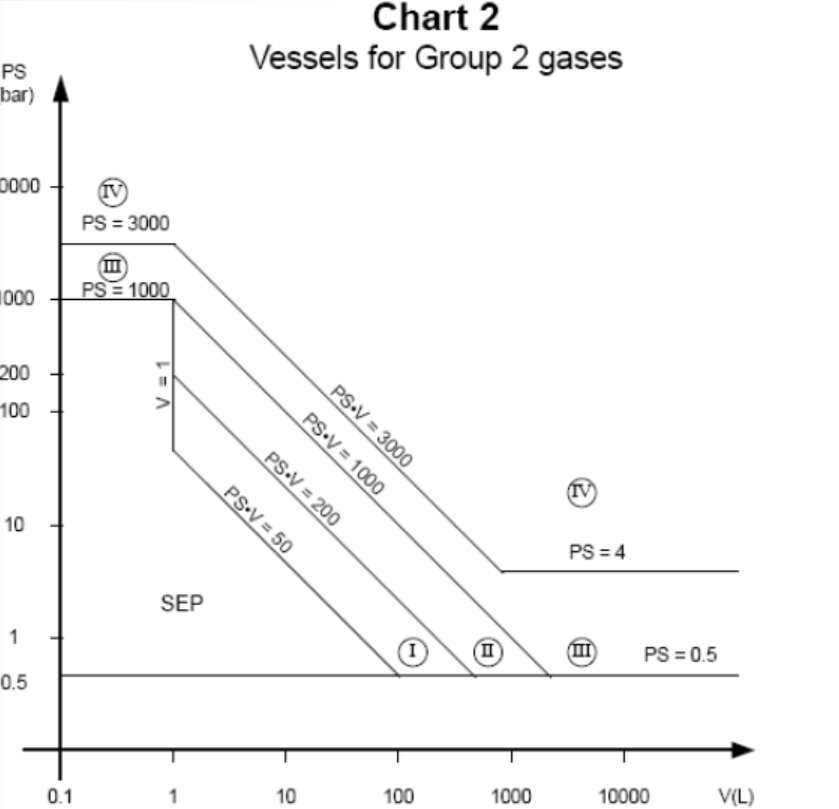

訪問正確的壓力設備類別的第四步是選擇正確的危險類別圖表。九個圖表可用于設備類型、流體狀態和流體組的每種可能組合。有關詳細信息，請參閱危險類別圖表部分。

5）最大允許壓力及設備尺寸

確定最大允許壓力和設備尺寸是確定 PED 類別的第五步。最大允許壓力是制造商指定的設備設計能夠承受的最大壓力。每種類型的設備都有獨特的定義。容器或蒸汽發生器由其體積（以升為單位）定義。管道系統的定義尺寸是以毫米表示的其組件的標稱尺寸。這通常是管道的公稱直徑。

6）確定PED危害類別

第六步也是最后一步是使用下面的圖表找出危險類別。首先，我們需要查看要使用的圖表。為此，我們采用設備類型、流體類型和危險組。

示例：我們有一個容量為 10 立方米的丙烷罐。容器的最大允許壓力為 100 bar。最高允許溫度為 75°C。要找出 PED 類別，我們使用前面討論的步驟。

壓力設備類型是容器。

流體的狀態是氣體。丙烷在 75°C 的最高允許溫度下的蒸氣壓為 28.5 bar絕對壓力。這高于大氣壓力 0.5 bar。在這種情況下，丙烷被認為是一種氣體。

丙烷極易燃；因此，它屬于第 1 組。

我們可以在上表中看到要使用的圖表是圖表編號 1。

在大氣壓力下，最大允許壓力為 100 bar。水箱容量為 10 立方米，相當于 10,000 升。

我們現在可以使用圖表 1 來確定 PED 危險類別。紅線表示容器內的最大壓力和體積。我們可以推斷出我們的產品是四類。
